توضیحات:

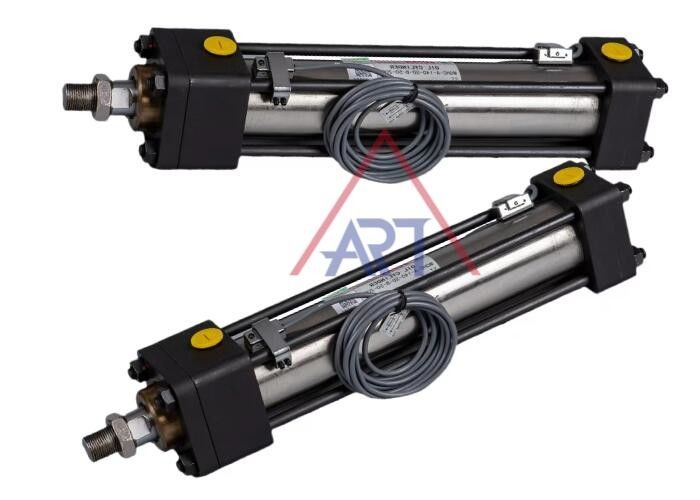

1یک سنسور نزدیکی بر روی سطح یک لوله سیگنال را از یک آهنربا که در یک پیستون جاسازی شده است با استفاده از سنجش مغناطیسی تشخیص می دهد.
2موقعیت سیگنال سنسور نزدیکی با موقعیت سنسور نزدیکی در سطح لوله سیلندری تعیین می شود.
3حسگر نزدیکی را می توان به راحتی تنظیم و تراز کرد، که در طول فرآیند طراحی و مونتاژ زمان را صرفه جویی می کند.
4ابعاد بیرونی سیلندر های محرک MGHC با سیلندر های HC یکسان است.
تنظیمات نزدیکی
استفاده از براکت استفاده از باند
■در حالی که پیستون به جلو حرکت می کند، فاصله بین A و
B به نام"مناطق سنجش فعال" است
■در حالی که پیستون از موقعیت A به موقعیت C به عقب حرکت می کند، حسگر هنوز در حال حرکت است، فاصله
بین A و C به نام "تفاوت حس" است.
فرم سفارش
MGHC-A...70...H...FA...C...80X100...ب...Y...25 میلی متر...1...Tn...A...ب...1
1 2 3 4 5 6 7 8 9 10 11 12 13
| MGHC:سیلندرها با عصای رباط |
| 1) نوع |
A: بازیگری دوبله
ج:سنگ های دوگانه
D:سنگ های دوگانه با تراز ضرب
|
| 2) فشار کاری |
70:70kgf/cm2
140:140kgf/cm2
|
| 3) عملکرد خالی: ((استفاده استاندارد) |
H:با زیر
J:به ضد گرما و فرسایش
(توجه:"فضای خالی"اگر استفاده نشده باشد)
|
| 4)نوع نصب |
SD/FA/FB/CA/CB/LA/LB/TA/TC |
| 5) اندازه ی میله |
C: کلاس C: کلاس B
توجه: 1.استانداردی که در آن می توان از دسته HC-70+C استفاده کرد.
2استاندارد: چوبی کلاس HC-140+B
3لطفاً مشخص کنید که چه زمانی می توانید از دسته HC-70+B یا HC-140+C استفاده کنید.
|
| 6)گوله سوراخ ((ملم) |
32,40,50,63,80,100,125,150,180,200,224,250 |
| 7) شليک مغزي ((ملي متر) |
Max.stroke=حداکثر طول محرک-Min. طول محرک |
| 8)پوش خالی: |
1) فضا:بدون بالش
2)B:پوش در هر دو طرف
3)R: بالش روی پوشش میله
4)H:پوش روی سر
|
| 9)دسته های اتصال Y |
1)Y:Y وصل کننده
2)I:I اتصال
|
| 10)اصطلاح ضربه |
فقط جهت گیری جلو و طول جهت گیری < یا = طول محور |
| 11) مشخصات |
(1)JFS-01
(2)JFS-01CC
(3)JFS-01AA
(4)JFS-01BB
|
| 12)سنسور و مقدار |
1) T: 2 سیم، 2 متر
سیم های P:PNP3، 2 متر
N: NPN3 سیم، 2 متر
2)n:قیمت
|
| 13) موقعیت بندر |
NBR ((استفاده استاندارد) ،2: PU 3:FPM |
| 14) موقعیت بالش |
|
| 15) بسته بندی |
1) 1:PU ((استفاده استاندارد)
2) 2:NBR
3) 3:FPM
|
طول بالش
|
سوراخ ((ملی متر) |
L |
من |
| 32-63 |
20 |
10 |
| ۸۰ تا ۱۶۰ |
25 |
15 |
| 180-224 |
30 |
27 |
| 250 |
35 |
32 |
- اگر حرکت یک سیلندر با بار بیش از 500mm/sec باشد،
- اگر سرعت حرکت بالاتر از 750mm/sec باشد،باید از دریچه های خفیف کننده سرعت خارجی استفاده شود.
درخواستنه تنها برای تولید ماشین آلات مکانیکی و تجهیزات پردازش فلز، بلکه می تواند به طور گسترده ای در محرک های فولاد، کنترل نیروگاه های هسته ای، آسانسورهای مسافرتی و غیره استفاده شود.
| نوع |
نماد |
نقاشی |
با "بلو" |
ضد گرما |
سوراخ ((ملی متر) |
|
|
32,40,50,63,80,100,125,150,180,200,224,250 |
| بازیگری دوگانه |
HCA |
|
HCA-H |
HCA-J |
| چوب دوگانه |
HCC |
|
HCC-H |
HCC-J |
| میله های دوگانه با تراز |
HCD |
|
HCD-H |
HCD-J |
کارخانه:
چرا هيدروليکي؟
لانه های هیدرولیکی به دلیل توانایی آنها در تبدیل فشار هیدرولیک به نیروی مکانیکی به عنوان دستگاه های قدرتمند و متنوع در کاربردهای مختلف عمل می کنند.در اینجا چند دلیل وجود دارد که چرا رَم های هیدرولیکی به طور معمول استفاده می شوند:
طراحی ساده و قوی:رام های هیدرولیک دارای طراحی ساده و قوی هستند که شامل یک پیستون و یک سیلندر است. این سادگی به قابلیت اطمینان و نگهداری آسان آنها کمک می کند.
قدرت بالا: لوله های هیدرولیکی می توانند برای اندازه خود نیروی قابل توجهی تولید کنند. فشار هیدرولیکی اعمال شده بر پیستون منجر به یک نیروی خطی قوی می شود، که آنها را برای کارهایی که نیاز به نیروی بالا دارند مناسب می کند.
تنوع:لانه های هیدرولیکی در طیف گسترده ای از صنایع از جمله ساخت و ساز، تولید، کشاورزی و موارد دیگر کاربرد دارند. آنها می توانند برای بلند کردن، فشار دادن، کشیدن، فشار دادن،و کاربردهای خم.
اندازه کمکت:لوله های هیدرولیکی می توانند نیروی قابل توجهی را در یک اندازه نسبتا فشرده ارائه دهند. این امر به ویژه در برنامه های کاربردی با فضای محدود یا جایی که طراحی فشرده ترجیح داده می شود، سودمند است.
کنترل دقیق:سیستم های هیدرولیکی کنترل دقیق بر حرکت قوچ را فراهم می کنند. سرعت و نیروی را می توان با تنظیم فشار هیدرولیکی کنترل کرد و دقت در وظایف مختلف را فراهم می کند.
سازگاری: لوله های هیدرولیکی می توانند به راحتی به سیستم های هیدرولیکی موجود ادغام شوند، که امکان سازگاری و انعطاف پذیری در تنظیمات مختلف را فراهم می کند.آنها می توانند بخشی از تنظیمات هیدرولیکی بزرگتر برای کاربردهای پیچیده تر باشند.
کارایی:سیستم های هیدرولیکی، از جمله قوچ ها، به خاطر کارایی خود در انتقال انرژی شناخته شده اند. آنها می توانند بدون از دست دادن قدرت قابل توجهی، نیروی را در مسافت های طولانی منتقل کنند.
ایمنی: لوله های هیدرولیکی با ویژگی های ایمنی مانند دریچه های کاهش فشار طراحی شده اند تا از بیش از حد بارگیری جلوگیری کنند و عملکرد ایمن را تضمین کنند.این باعث می شود آنها قابل اعتماد و امن در شرایط مختلف کار.
نگهداری کم: طراحی ساده و مواد ماندگار مورد استفاده در لوله های هیدرولیکی به نیاز به نگهداری کم کمک می کنند. کارهای نگهداری منظم معمولاً ساده هستند و زمان توقف را به حداقل می رسانند.
بهره وری از هزینه:رَم های هیدرولیکی اغلب راه حل های مقرون به صرفه برای کاربردهایی هستند که نیاز به نیروی قابل توجهی دارند. کارایی، دوام و انعطاف پذیری آنها را در بسیاری از صنایع ترجیح می دهند.
چه در تجهیزات ساختمانی، ماشین آلات صنعتی، و یا سایر کاربردهای، بزهک های هیدرولیکی نقش مهمی در قدرت مختلف حرکات مکانیکی با کارایی و دقت بازی می کنند.
