محاسبه نیروی خروجی نظری
فشار F1=A1XP1X B
PulI F2=A2XP2X B
A1: ناحیه فشار سمت فشار (cm ~) A1=nD/4=0.785D
A2 : ناحیه فشار طرف کشش (cm ~ A2 = n ((Dd) / 4 = 0.785 ((Dd)
D: قطر پیستون ((cm)
d: قطر میله ((cm)
P1: فشار ورودی برای فشار به جلو (kgf/cm~)
P2: فشار ورودی برای کشیدن عقب (kf/cm~) : نسبت بار
توجه: 1. نیروی عملی از یک سیلندر کمتر از نیروی نظری است.
2.وقتی یک سیلندر به طور منظم حرکت می کند، نسبت بار به طور معمول به 0 انتخاب می شود.8در غیر این صورت 0.6 استفاده می شود.
مثال: فرض کنید که نیروی خروجی 1000 کیلوگرم و فشار کاری 70 کیلوگرم است.
نیروی خروجی F=1000kg
فشار کاری P=70kgf/cm
نسبت بار B=08
F,=A,XPXB
A,=F,/(P,X B) =1000/(70X0.8) =17.86cm
A=nD/4=0785D
پس D'=17.86/0.785=22.75 سانتي متر
D=/22.75=4.8cm=48mm
اندازه مناسب سوراخ 50mm است
ویژگی ها:
1سیگنال نزدیکی توسط سنجش مغناطیسی بین نزدیکی روی سطح یک لوله و یک آهنربا که در پیستون قرار دارد، تشخیص داده می شود.
2موقعیت سیگنال نزدیکی با موقعیت نزدیکی روی سطح لوله سیلندری تعیین می شود.
3نزدیک بودن را می توان به راحتی تنظیم و تراز کرد که زمان در طراحی و مونتاژ را صرفه جویی می کند.
4ابعاد بیرونی سیلندر های محرک MGHC با سیلندر های HC یکسان است.
موقعیت بندر و دریچه
| نوع SD |
نوع LA |
|
استاندارد=A: پورت ورودی B: موقعیت بالش D: موقعیت دریچه چک
|
|
به عنوان مثال: فرم سفارش برای پست HCA70-LA-C-100X200-B-B-A
پورت ورودی = موقعیت B
بالش=یک موقعیت
طول بالش
|
سوراخ ((ملی متر) |
L |
من |
| 32-63 |
20 |
10 |
| ۸۰ تا ۱۶۰ |
25 |
15 |
| 180-224 |
30 |
27 |
| 250 |
35 |
32 |
- اگر حرکت یک سیلندر با بار بیش از 500mm/sec باشد،
- اگر سرعت حرکت بالاتر از 750mm/sec باشد،باید از دریچه های خفیف کننده سرعت خارجی استفاده شود.
درخواستنه تنها برای تولید ماشین آلات مکانیکی و تجهیزات پردازش فلز، بلکه می تواند به طور گسترده ای در محرک های فولاد، کنترل نیروگاه های هسته ای، آسانسورهای مسافرتی و غیره استفاده شود.
| نوع |
نماد |
نقاشی |
با "بلو" |
ضد گرما |
سوراخ ((ملی متر) |
|
|
32,40,50,63,80,100,125,150,180,200,224,250 |
| بازیگری دوگانه |
HCA |
|
HCA-H |
HCA-J |
| چوب دوگانه |
HCC |
|
HCC-H |
HCC-J |
| میله های دوگانه با تراز |
HCD |
|
HCD-H |
HCD-J |
HC2...A...70... ...SD...C...100...200ST... ... ... ... ... ...
1) 2) 3) 4) 5) 6) 7) 8) 9) 10) 11) 12) 13)

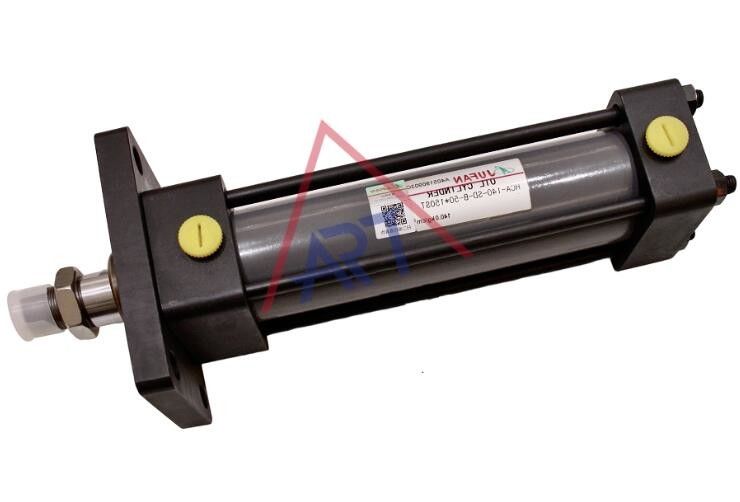

| HC2:سیلندرهای هیدرولیکی با میله بند |
| 1) نوع |
A: بازیگری دوبله
ج:سنگ های دوگانه
D:سنگ های دوگانه با تراز ضرب
|
| 2) فشار کاری |
70:70kgf/cm2
140:140kgf/cm2
|
| 3) عملکرد خالی: ((استفاده استاندارد) |
H:با زیر
J: با مقاومت در برابر گرما/ فرسایش ((بالاترین دمای 200°C) |
| 4)نوع نصب |
SD/FA/FB/CA/CB/LA/LB/TA/TC |
| 5) اندازه ی میله |
C: کلاس C: کلاس B
توجه: 1استانداردی:برچکه کلاس HC-70+C
2استاندارد: چوبی کلاس HC-140+B
3لطفاً مشخص کنید که چه زمانی می توانید از دسته HC-70+B یا HC-140+C استفاده کنید.
|
| 6) سوراخ ((ملی متر) |
32,40,50,63,80,100,125,150,180,200,224,250 |
| 7) شليک مغزي ((ملي متر) |
Max.stroke=حداکثر طول محرک-Min. طول محرک |
| 8)پوش خالی: |
بدون بالش
ب:پوش روی هر دو طرف
R: بالش روی پوشش میله
H:پوش روی سر
|
| 9)دسته های اتصال Y |
Y:Y وصل کننده
I:Iکنتاکتور
|
| 10)اصطلاح ضربه |
فقط جهت گیری جلو و طول جهت گیری < یا = طول محور
|
|
11)موقعيت بندر
|
|
| 12) موقعیت بالش |
|
| 13) مواد مهر و موم روغن خالی |
NBR ((استفاده استاندارد) ،2: PU 3:FPM |
مشخص کردن مواد مورد نیاز در هنگام سفارش
(1)N:NBR
(2)V:F≤200°C
| خسته کننده |
X |
| 32.40.50 |
1/3.5xstroke+45 |
| 63.80.100 |
1/4xstroke+55 |
| 125.150180.200 |
1/5xstroke+65 |
| 224.250 |
1/6xstroke+80 |
کارخانه:
سیلندر های هیدرولیکی کجا استفاده می شوند؟
سیلندر های هیدرولیکی قطعات بسیار متنوعی هستند. شما می توانید آنها را در کاربردهای مختلف در صنایع مختلف پیدا کنید.
آنها معمولا در تجهیزات ساختمانی مانند حفاری و بلدوزر برای انتقال بارهای سنگین استفاده می شوند.
نقش حیاتی در فرآیندهای تولید مانند ماشین های استامپ فلزی و تجهیزات قالب بندی پلاستیک.
در وسایل روزمره مانند ترمز ماشین و صندلی های اداری دیده می شوند. بنابراین، چه شما در ساخت و ساز، تولید، یا فقط نشسته در
میز شما، شانس خوبی هست که یک سیلندر هیدرولیکی پشت صحنه کار کنه!
سه نوع سیلندر هیدرولیک چیست؟
سه نوع اصلی از سیلندر های هیدرولیکی وجود دارد که هر کدام برای کاربردهای خاص و شرایط عملیاتی طراحی شده اند:
1.سیلندر هیدرولیک تک عمل
- عملیات:در یک سیلندر تک اثر، مایع هیدرولیکی فقط در یک طرف پیستون تحت فشار قرار می گیرد، به طور معمول برای گسترش میله پیستون. حرکت بازگشت یا توسط یک نیروی خارجی به دست می آید،مثل جاذبه یا یک بهار، وقتی فشار آزاد شود.
- کاربردها:این سیلندر ها معمولاً در کاربردهایی مانند جک ها، پریس های هیدرولیکی و دستگاه های بلند کننده استفاده می شوند که در آن نیروی بازگشت به اندازه کافی مهم نیست یا می تواند توسط عوامل خارجی فراهم شود.
2.سیلندر هیدرولیک دوگانه
- عملیات:یک سیلندر دوگانه دارای دو پورت برای مایع هیدرولیکی است: یکی برای گسترش میله پیستون و دیگری برای عقب کشیدن آن. مایع هیدرولیکی به طور متناوب در هر دو طرف پیستون تحت فشار قرار می گیرد،اجازه می دهد تا گسترش کنترل شده و عقب نشینی.
- کاربردها:این دستگاه ها انعطاف پذیرتر هستند و در طیف گسترده ای از ماشین آلات از جمله تجهیزات ساختمانی (به عنوان مثال حفاری) ، ماشین آلات صنعتی و سیستم های خودرو استفاده می شوند.در صورتی که حرکت دقیق و ثابت در هر دو جهت مورد نیاز باشد.
3.سیلندر هیدرولیک تلسکوپی
- عملیات:سیلندر های تلسکوپی شامل چندین مرحله یا آستین هستند که به صورت متوالی گسترش می یابند. آنها معمولاً تک اثر هستند، اما نسخه های دو اثر نیز وجود دارد.این سیلندر اجازه می دهد تا برای یک ضربه بسیار طولانی تر از سیلندر های استاندارد از طول مشابه عقب کشیده.
- کاربردها:سیلندر های تلسکوپی اغلب در کاربردهایی استفاده می شوند که فضا محدود است اما یک ضربه طولانی مورد نیاز است، مانند در کامیون ها، جرثقیل ها و تجهیزات مواد دستی.
هر نوع سیلندر هیدرولیکی دارای مزایای منحصر به فرد خود است که آن را برای کاربردهای مختلف صنعتی و مکانیکی مناسب می کند.
دریچه های هیدرولیکی اجزای اساسی در سیستم های هیدرولیکی هستند که برای کنترل جریان و جهت مایع هیدرولیکی استفاده می شوند.درک نحوه کار آنها شامل دانستن انواع مختلف دریچه های هیدرولیکی است، اجزای آنها و اصول عملکرد آنها. در اینجا یک مرور کلی دقیق است:
انواع دریچه های هیدرولیکی
-
دریچه های کنترل جهت:
- کنترل جهت جریان مایع هیدرولیک در داخل سیستم.
- انواع شامل:
- دریچه های اسپول:از یک اسپول برای هدایت جریان مایع بین پورت های مختلف استفاده کنید.
- دریچه های پوپیت:برای باز کردن یا بستن مسیرهای جریان از یک عروسک استفاده کنید.
-
دریچه های کنترل فشار:
- فشار داخل سیستم هیدرولیکی را تنظیم کنید.
- انواع شامل:
- دریچه های نجات:از سیستم در برابر فشار بیش از حد محافظت کنید با تغییر مسیر مایع هنگامی که فشار از حد مقرر فراتر رود.
- دریچه های کاهش دهنده:فشار کم در یک قسمت از سیستم را حفظ کنید.
- دریچه های دنباله ای:اطمینان حاصل شود که عملیات در یک ترتیب خاص انجام می شود با حفظ فشار تنظیم شده قبل از اجازه جریان مایع به یک قسمت دیگر از سیستم.
-
دریچه های کنترل جریان:
- سرعت جریان مایع هیدرولیکی را برای کنترل سرعت محرک ها تنظیم کنید.
- انواع شامل:
- دریچه های گاز:حفره هاي قابل تنظیم دستي
- دریچه های جبران فشار:بدون توجه به تغییرات فشار، جریان ثابت را حفظ کنید.
اجزای دریچه های هیدرولیکی
-
بدن:
- محفظه اصلی که شامل تمام اجزای داخلی است و مسیرهای جریان مایع هیدرولیکی را فراهم می کند.
-
اسپول یا پاپت:
- عنصر متحرک داخل شیر که جریان مایع را هدایت می کند. موقعیت اسپول یا پاپت تعیین می کند که کدام پورت ها متصل یا مسدود شده اند.
-
محرک:
- مکانیسم که اسپول یا عروسک را حرکت می دهد.
- راهنما:اهرم یا چرخ دست
- سولینوئید:الکتريکي
- هیدرولیک:فشار خلبان برای حرکت اسپیل استفاده می شود.
- پنوماتیک:فشار هوا براي حرکت اسپيل استفاده ميشه.
-
فاضلاب:
استفاده می شود برای بازگشت اسپول یا پوپت به موقعیت پیش فرض خود هنگامی که هیچ نیروی محرک اعمال نمی شود.
-
بندر:
اتصالات خطوط هیدرولیکی. معمولا با برچسب P (ضغط) ، T (خزان) ، A و B (دوازدهای اکتواتور) ، و غیره.
اصول عملیاتی
-
کنترل جهت:
موقعیت اسپول یا پوپت در بدن دریچه مسیر جریان مایع هیدرولیکی را تعیین می کند. در یک دریچه اسپول معمولی، اسپول به جلو و عقب حرکت می کند.راه های جریان باز و بسته بین بنادردر یک دریچه پاپت، پاپت برای باز کردن یا بستن مسیر جریان حرکت می کند.
-
کنترل فشار:
-کامپيوتر کنترل فشار از يک سازوکار پرتابي براي نگهداري يا محدود کردن فشار استفاده مي کنندزمانی که فشار سیستم از تنظیمات بهار بیشتر باشد، دریچه باز می شود تا مایع را منحرف کند و فشار را کاهش دهد.دریچه فشار خروجی پایین تر را با باز کردن برای کاهش فشار حفظ می کند زمانی که خروجی از مقدار تنظیم شده بیشتر باشد.
-
کنترل جریان:
-کامپيوتر هاي کنترل جريان، اندازه ي گذرگاه جريان رو براي تنظيم سرعت جريان تنظیم ميکنناندازه حفره به صورت دستی تنظیم می شود تا جریان را کنترل کند - در یک شیر فشار جبران شدهیک مکانیسم جبران کننده اندازه سوراخ را تنظیم می کند تا نرخ جریان ثابت را با وجود تغییرات فشار حفظ کند.
نمونه هایی از عملکرد شیر هیدرولیک
-
عملکرد شیر تخلیه:
-وقتی فشار سیستم به نقطه تنظیم دریچه کمکی می رسد، دریچه باز می شود تا اجازه جریان مایع به مخزن را دهد و از افزایش فشار بیش از حد جلوگیری کند.
-
عملکرد دریچه کنترل جهت:
-در یک دریچه 4 راه و 3 موقعیت، موقعیت مرکزی ممکن است تمام دریچه ها را مسدود کند،در حالی که جابجایی spool به یک طرف متصل پورت پمپ به یک پورت actuator و پورت مخزن به پورت actuator دیگر، کنترل جهت یک محرک.
-
عملکرد دریچه کنترل جریان:
- یک شیر سوزن، هنگامی که تنظیم می شود، اندازه سوراخ را تغییر می دهد، کنترل جریان به یک محرک، بنابراین کنترل سرعت آن.
نگهداری و رفع مشکل
-
بازرسي منظم:
-بررسي نشت، فرسایش و کار درست- مهر و موم را بررسی کنید و در صورت لزوم جایگزین کنید.
-
پاکسازی:
مطمئن شوید که مایع هیدرولیک و اجزای آن از آلودگی پاک هستند تا از چسبیدن یا خرابی دریچه جلوگیری شود.
-
تنظیم مناسب:
- مطمئن شوید که تنظیمات فشار مطابق با الزامات سیستم به درستی تنظیم شده است.-به طور منظم بررسی و تنظیم تنظیمات جریان برای حفظ سرعت مطلوب محرک.
دریچه های هیدرولیکی برای کنترل دقیق سیستم های هیدرولیکی بسیار مهم هستند و درک عملکرد آنها برای حفظ ماشین آلات هیدرولیکی کارآمد و قابل اعتماد کلیدی است.
