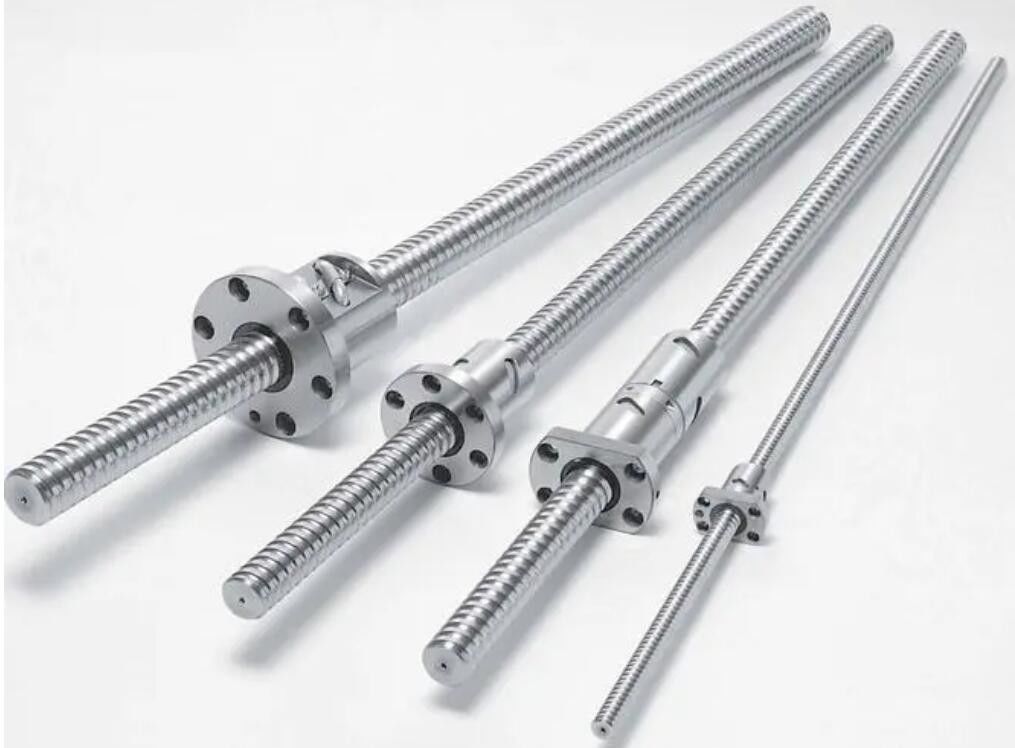

راهنماهای حرکت خطی پلاستیکی برگشت بلوک انتهایی با روش برگشت نوع شیار کمر

توضیحات محصول:

بال اسکرو یک جزء انتقال متداول در ابزار و ماشین آلات دقیق است.عملکرد اصلی آن تبدیل حرکت چرخشی به حرکت خطی یا گشتاور به نیروی مکرر محوری است، در حالی که دارای ویژگی های دقت، برگشت پذیری و کارایی بالا است.به دلیل مقاومت اصطکاکی کم، بال اسکروها به طور گسترده در تجهیزات مختلف صنعتی و ابزار دقیق استفاده می شود.

بلبرینگ ها جزء مهمی در تجهیزات مکانیکی معاصر هستند.عملکرد اصلی آن پشتیبانی از بدنه چرخان مکانیکی، کاهش ضریب اصطکاک در حین حرکت آن و اطمینان از دقت دورانی آن است.بال اسکرو معمولاً مجهز به یک یاتاقان پشتیبانی مخصوص برای پیچ است که زاویه تماس 60 درجه دارد.این بلبرینگ دارای ظرفیت باربری بالا، سرعت کم و دقت بالا می باشد.به طور کلی، بلبرینگ ها باید در هنگام نصب جفت شوند.روش جفت شدن خاص باید بر اساس استفاده از ماشین ابزار تعیین شود و دو سر بال اسکرو از طریق یاتاقان ها و صندلی های بلبرینگ به هم وصل شده و سپس از طریق صندلی ها و تجهیزات یاتاقان به هم متصل می شوند.مهره پیچ از طریق فلنج، کلید یا رزوه به نشیمنگاه مهره متصل می شود.پس از نصب بلبرینگ در دو سر میله پیچ، یاتاقان ها را با گیره یا مهره های قفل کننده ثابت کنید.هنگامی که بال اسکرو کار می کند، نیروی محوری تولید می کند و به بلبرینگ هایی نیاز دارد که بتواند در برابر رانش محوری مقاومت کند.

به منظور بهبود دقت کار سیستم تغذیه، مکانیسم بال اسکرو باید سفتی انتقال بالایی داشته باشد.علاوه بر افزایش سفتی خود بال اسکرو، مکانیزم بال اسکرو باید با ساختار تکیه گاه به اندازه کافی سفت طراحی شده و به درستی نصب شود.عواملی که بر استحکام سازه تکیه گاه تأثیر می گذارند عبارتند از سفتی صندلی یاتاقان، سطح تماس بین صندلی یاتاقان و ساختار دستگاه و سختی یاتاقان.

بال اسکرو جهانی، استفاده از بلبرینگ های تماس زاویه ای کافی است.یاتاقان ها را "رو به رو" روی دو سر محور نگهدارنده بال اسکرو نصب کنید.اگر یک میله پیچ تخصصی برای تجهیزات خاص است و اگر دفترچه راهنمای نصب تجهیزات نیاز به استفاده از بلبرینگ های تخصصی دارد، طبق دستورالعمل مربوطه مونتاژ کنید.

در ظرفیت باربری بال اسکرو، هر دو بار شعاعی و محوری به طور همزمان وجود دارند و باید به انتخاب یاتاقان ها توجه شود.یاتاقان های معمولی که می توانند بار را به طور همزمان تحمل کنند عبارتند از یاتاقان های تماس زاویه ای و یاتاقان های غلتکی مخروطی.اولی بر بار سبک خشک و میادین با سرعت بالا تمرکز دارد، در حالی که دومی بر بار سنگین و موقعیت های کم سرعت تمرکز دارد.لازم به ذکر است که دو نوع بلبرینگ فوق عموماً به صورت جفتی استفاده می شوند و نسبت به یکدیگر (رو به رو یا پشت به پشت) نصب می شوند که می تواند حرکت محوری میله پیچ را محدود کند.

دستورالعمل نصب بلبرینگ های بال اسکرو: با استفاده از آستین نصب، قطر آستین برابر با حلقه داخلی بلبرینگ است و جنس آن می تواند آلومینیوم یا آستین مسی برای فشار دادن حلقه داخلی باشد. اگر تلورانس محکم باشد یا تناسب تداخل محکم است، بلبرینگ باید گرم شود.توجه داشته باشید که زاویه تماس فلش یا عنصر غلتشی داخل بلبرینگ در موقعیت کامل آن رعایت شود.به طور کلی، پشت به پشت یا رو به رو ترکیب می شود و در نهایت مهره قفل را پیچ می کند.آشکارسازهای بازتابنده به طور کلی برای قرار دادن بلبرینگ ها استفاده می شوند.

امکانات:

بال اسکرو دارای ویژگی های بسیار عالی است.با بیش از 90٪ تجهیزات تست و فرآیند بازرسی کیفیت، راندمان بالایی دارد.به دلیل کیفیت سطح برتر و اندازه دقیق توپ، افزایش دمای پایینی دارد.با افزایش اندک دما و اقداماتی مانند پیش سفت شدن و حذف ترخیص، به دقت بالایی دست می یابد.سرعت بالایی را می توان به دست آورد، زیرا دستگاه را قادر می سازد تا با اطمینان بیش از 60M/min کار کند و میله و مهره پیچ با مواد عالی پردازش می شوند.هیچ اصطکاک چسبناکی بین پیچ و مهره وجود ندارد که اطمینان حاصل می کند که دقت تنظیم مجدد آن حفظ می شود.یک دستگاه مخصوص جلوگیری از گرد و غبار در انتهای مهره طراحی شده است و نیاز به نگهداری عمومی دارد.از طریق کنترل دقیق مواد و سختی سطح HRC62 پیچ (فولاد با کربن بالا) و مهره (فولاد آلیاژی)، بال اسکرو عمر طولانی دارد.

پارامترهای فنی:

برنامه های کاربردی:

استفاده از بال اسکرو به طور گسترده در بسیاری از صنایع استفاده می شود:

ماشین آلات صنعتی: مرکز ماشینکاری CNC، ماشین تراش CNC، تخت CNC، دستگاه سیم برش CIC، دستگاه حفاری CNC، دستگاه فرز دروازه ای، تجهیزات پردازش لیزر، ماشین علامت گذاری، دستگاه حکاکی CNC، ماشین کشش دستگاه بسته بندی آی سی، ماشین ماشینکاری تخلیه CIC، سنگ زنی CWC ماشین آلات، ماشین آلات شیشه، ماشین آلات نساجی، ماشین آلات نجاری، ماشین آلات چاپ و بسته بندی، ماشین آلات نفت، ماشین آلات متالورژی، ماشین آلات تنباکو.

ماشین آلات الکترونیکی: بازوی رباتیک، ماشین آلات تست، تجهیزات اندازه گیری، پلت فرم XY، تجهیزات پزشکی، تجهیزات اتوماسیون کارخانه.

ماشین آلات انتقال: تجهیزات عملیات حرارتی فلزات، تجهیزات واکنش هسته ای، محرک ها.

صنعت هوافضا: محرک فلپ هواپیما، محرک صندلی، تجهیزات نصب فرودگاه، محرک آنتن رادیویی، کنترل درب و پنجره، کنترل تخت پزشکی، تجهیزات پارکینگ.

سفارشی سازی:

• کم صدا و ماندگاری:راهنماهای حرکت خطی ما دارای سر و صدای کم و خواص پایداری هستند که راه حل حرکتی بی صداتر و طولانی تری را به شما ارائه می دهند.
• طول:راهنماهای ما می توانند تا 10 متر طول داشته باشند و اندازه دقیق مورد نیاز برای برنامه خود را در اختیار شما قرار دهند.
• ساختار:راهنماهای ما از شفت، مهره پیچ و بلبرینگ تشکیل شده است که راه حل حرکتی محکم و قابل اعتمادی را در اختیار شما قرار می دهد.
• ساختار توپ پیچ:بال مارپیچ، بلبرینگ اسکرو و بال اسکروهای رول شده ما قابلیت های سرعت بالا و بار سنگین را برای شما فراهم می کند.
• قطر:قطرهای راهنماهای ما بین 12 تا 50 میلی متر است و اندازه دقیق مورد نیاز برای کاربرد خود را در اختیار شما قرار می دهد.

بسته بندی و حمل و نقل:

راهنماهای حرکت خطی به طور ایمن بسته بندی شده و با مواد بسته بندی مناسب حمل می شوند تا از محصول در برابر آسیب در طول حمل و نقل محافظت کنند.همه اقلام قبل از بسته بندی و ارسال به دقت بررسی می شوند.

برای اطمینان از تحویل ایمن، راهنماهای حرکت خطی با حباب پیچیده شده اند تا از هر گونه آسیب احتمالی در طول حمل و نقل محافظت کنند.برای اقلام بزرگتر، آنها را نیز در جعبه مقوایی قرار داده و با نوار بسته بندی مهر و موم می کنند.

قبل از حمل و نقل، راهنماهای حرکت خطی برای هر گونه نقص یا نقص بررسی می شود.در صورت پیدا شدن، بلافاصله قبل از ارسال، تعویض یا تعمیر می شوند.
