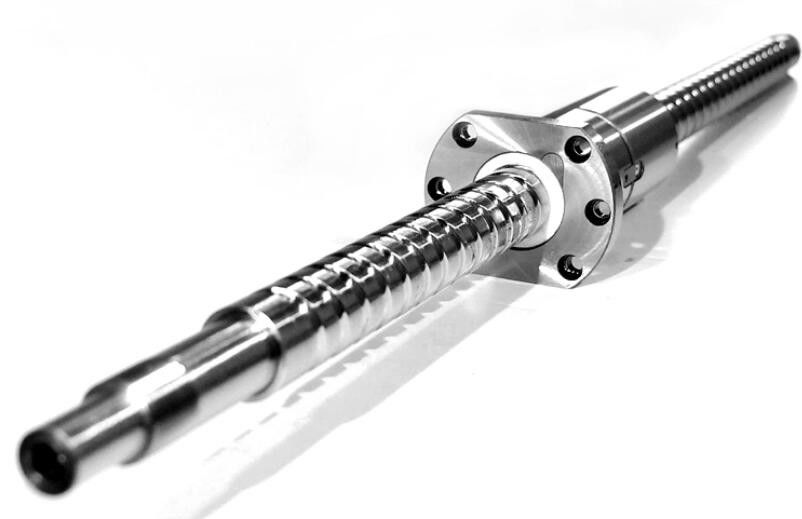

12-50 میلی متر قطر توپ سرب پیچ با بلوک انتهایی پلاستیکی برگشت

توضیحات محصول:

بال اسکرو یک جزء انتقال متداول در ابزار و ماشین آلات دقیق است.عملکرد اصلی آن تبدیل حرکت چرخشی به حرکت خطی یا گشتاور به نیروی مکرر محوری است، در حالی که دارای ویژگی های دقت، برگشت پذیری و کارایی بالا است.به دلیل مقاومت اصطکاکی کم، بال اسکروها به طور گسترده در تجهیزات مختلف صنعتی و ابزار دقیق استفاده می شود.

بلبرینگ ها جزء مهمی در تجهیزات مکانیکی معاصر هستند.عملکرد اصلی آن پشتیبانی از بدنه چرخان مکانیکی، کاهش ضریب اصطکاک در حین حرکت آن و اطمینان از دقت دورانی آن است.بال اسکرو معمولاً مجهز به یک یاتاقان پشتیبانی مخصوص برای پیچ است که زاویه تماس آن 60 درجه است.این بلبرینگ دارای ظرفیت باربری بالا، سرعت کم و دقت بالا می باشد.به طور کلی، بلبرینگ ها باید در هنگام نصب جفت شوند.روش جفت شدن خاص باید بر اساس استفاده از ماشین ابزار تعیین شود و دو سر بال اسکرو از طریق یاتاقان ها و صندلی های بلبرینگ به هم وصل شده و سپس از طریق صندلی ها و تجهیزات یاتاقان به هم متصل می شوند.مهره پیچ از طریق فلنج، کلید یا رزوه به نشیمنگاه مهره متصل می شود.پس از نصب بلبرینگ در دو سر میله پیچ، یاتاقان ها را با گیره یا مهره های قفل کننده ثابت کنید.هنگامی که بال اسکرو کار می کند، نیروی محوری تولید می کند و به بلبرینگ هایی نیاز دارد که بتواند در برابر رانش محوری مقاومت کند.

به منظور بهبود دقت کار سیستم تغذیه، مکانیسم بال اسکرو باید سفتی انتقال بالایی داشته باشد.علاوه بر افزایش سفتی خود بال اسکرو، مکانیزم بال اسکرو باید با ساختار تکیه گاه به اندازه کافی سفت طراحی شده و به درستی نصب شود.عواملی که بر استحکام سازه تکیه گاه تأثیر می گذارند عبارتند از سفتی صندلی یاتاقان، سطح تماس بین صندلی یاتاقان و ساختار دستگاه و سختی یاتاقان.

بال اسکرو جهانی، استفاده از بلبرینگ های تماس زاویه ای کافی است.یاتاقان ها را "رو به رو" روی دو سر محور نگهدارنده بال اسکرو نصب کنید.اگر یک میله پیچ تخصصی برای تجهیزات خاص است و اگر دفترچه راهنمای نصب تجهیزات نیاز به استفاده از بلبرینگ های تخصصی دارد، طبق دستورالعمل مربوطه مونتاژ کنید.

در ظرفیت باربری بال اسکرو، هر دو بار شعاعی و محوری به طور همزمان وجود دارند و باید به انتخاب یاتاقان ها توجه شود.یاتاقان های معمولی که می توانند بار را به طور همزمان تحمل کنند عبارتند از یاتاقان های تماس زاویه ای و یاتاقان های غلتکی مخروطی.اولی بر بار سبک خشک و میادین با سرعت بالا تمرکز دارد، در حالی که دومی بر بار سنگین و موقعیت های کم سرعت تمرکز دارد.لازم به ذکر است که دو نوع بلبرینگ فوق عموماً به صورت جفتی استفاده می شوند و نسبت به یکدیگر (رو به رو یا پشت به پشت) نصب می شوند که می تواند حرکت محوری میله پیچ را محدود کند.

دستورالعمل نصب بلبرینگ های بال اسکرو: با استفاده از آستین نصب، قطر آستین برابر با حلقه داخلی بلبرینگ است و جنس آن می تواند آلومینیوم یا آستین مسی برای فشار دادن حلقه داخلی باشد. اگر تلورانس محکم باشد یا تناسب تداخل محکم است، بلبرینگ باید گرم شود.توجه داشته باشید که زاویه تماس فلش یا عنصر غلتشی داخل بلبرینگ در موقعیت کامل آن رعایت شود.به طور کلی، پشت به پشت یا رو به رو ترکیب می شود و در نهایت مهره قفل را پیچ می کند.برای رسیدگی به وضعیت شل شدن پیچ های قفلی می توان از صفحات بازتابنده یا حلقه های ایمنی سوراخ استفاده کرد.

امکانات:

بال اسکرو مزایای زیادی دارد، به ویژه:

• راندمان بالا با تجهیزات تست و فرآیند بازرسی کیفیت که از راندمان محصول 90٪ یا بالاتر اطمینان می دهد.
• افزایش دمای پایین به دلیل کیفیت سطح برتر مسیر توپ پیچ و اندازه دقیق توپ.
• دقت بالا به دلیل افزایش اندک دما و اقداماتی مانند پیش سفت شدن و حذف ترخیص.
• سرعت بالا با عملکرد قابل اطمینان دستگاه در سرعت های بالای 60M/min.
• استحکام بالا با میله پیچ و مهره در حال پردازش با مواد عالی و پیش سفت شدن و حذف فاصله.
• برگشت پذیری بالا به دلیل عدم وجود اصطکاک ویسکوز بین پیچ و مهره.
• تعمیر و نگهداری کم با یک دستگاه ویژه جلوگیری از گرد و غبار طراحی شده در انتهای مهره.
• عمر طولانی به دلیل کنترل دقیق مواد و سختی سطح HRC62 پیچ و مهره.

پارامترهای فنی:

برنامه های کاربردی:

پیچ های توپ را می توان به طور گسترده برای ماشین آلات صنعتی مختلف مانند مرکز ماشینکاری CNC، تراش CNC، تخت CNC، دستگاه برش سیم CIC، دستگاه حفاری CNC، دستگاه فرز زیر بشکهای، تجهیزات پردازش لیزر، ماشین علامت گذاری، دستگاه حکاکی CNC، بسته بندی IC دستگاه طراحی استفاده کرد. ماشین آلات، ماشین ماشینکاری تخلیه CIC، ماشین سنگ زنی CWC، ماشین آلات شیشه، ماشین آلات نساجی، ماشین آلات نجاری، ماشین آلات چاپ و بسته بندی، ماشین آلات نفت، ماشین آلات متالورژی، ماشین آلات تنباکو و غیره.

علاوه بر این، می توان آن را برای ماشین آلات الکترونیکی مانند بازوی رباتیک، ماشین آلات تست، تجهیزات اندازه گیری، پلت فرم XY، تجهیزات پزشکی، تجهیزات خودکار کارخانه اعمال کرد.در همین حال، پیچ های توپ را می توان برای ماشین آلات انتقال، تجهیزات عملیات حرارتی فلز، تجهیزات واکنش هسته ای، محرک ها و صنایع هوافضای پشتیبانی، مانند محرک فلپ هواپیما، محرک صندلی، تجهیزات نصب فرودگاه، محرک آنتن رادیویی، کنترل درب و پنجره، تخت پزشکی استفاده کرد. کنترل، تجهیزات پارکینگ و غیره

سفارشی سازی:

ماراهنماهای حرکت خطیبه گونه ای طراحی شده اند که با بارهای سنگین سازگار بوده و از نوع شیار کمر فلزی ساخته شده اند.ساختار شامل شفت، مهره پیچ و بلبرینگ است.محصولات ما با قطرهای 12 تا 50 میلی متر و حداکثر طول 10 متر عرضه می شوند.با ظرفیت بار استاتیک 595 تن، ماراهنماهای حرکت خطیاز شفت بال اسکرو با مهره، بال اسکرو، بال اسکرو نورد شده و راهنماهای خطی ساخته شده اند.

بسته بندی و حمل و نقل:

راهنمای حرکت خطی با دقت بسته بندی شده و به کارآمدترین و ایمن ترین شکل ممکن برای مشتریان ارسال می شود.کارکنان ما نهایت دقت را به خرج می دهند تا مطمئن شوند که محصول به درستی بسته بندی شده و با خیال راحت و ایمن به مقصد ارسال می شود.

ما از ترکیبی از مواد بسته بندی عایق حرارتی و بالشتک محافظ استفاده می کنیم تا محصول را در طول حمل و نقل در بهترین حالت خود نگه داریم.برای محافظت از محصول در برابر ضربه و سایر آسیب‌های فیزیکی، از روکش حباب‌دار، نایلون پلاستیکی و سایر اشکال بالشتک استفاده می‌کنیم.

ما همچنین از فناوری های ردیابی و نظارت ویژه استفاده می کنیم تا اطمینان حاصل کنیم که مشتریان محصول خود را به موقع دریافت می کنند.سیستم ردیابی ما به ما اجازه می دهد تا پیشرفت محصول را از نقطه بسته بندی تا مقصد نهایی آن نظارت کنیم.

ما همچنین با شرکت های حمل و نقل قابل اعتماد همکاری می کنیم تا اطمینان حاصل کنیم که مشتریان ما محصولات خود را به موقع دریافت می کنند.ما از مطمئن ترین روش های حمل و نقل استفاده می کنیم تا اطمینان حاصل کنیم که مشتریان محصولات خود را ایمن و ایمن دریافت می کنند.
