توضیحات محصول:

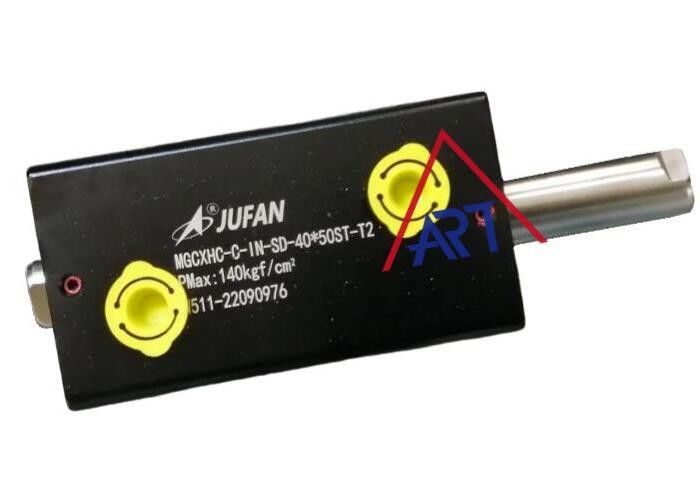

Aسیلندر هیدرولیک فشردهیک تجهیزات هیدرولیکی است که به طور خاص برای پوشش فضای نصب محدود طراحی شده است. طول کل آن تقریبا برابر با نیمی از یک سیلندر بند بند با همان قطر و محرک است.این طراحی می تواند به طور موثر در انواع تجهیزات مکانیکی استفاده شود، مانند قالب ها، لوازم پردازش، جایی که فضا یک مشکل است.
| طرح بندی |
|
| ماده |
نام بخش |
مقدار |
ماده |
نام بخش |
مقدار |
| 1 |
لوله |
1 |
7 |
بسته بندی میله |
1 |
| 2 |
میله پیستون |
1 |
8 |
حلقه پوشش میله |
1 |
| 3 |
پوشش میله |
1 |
9 |
حلقه O پیستون |
1 |
| 4 |
لوله |
1 |
10 |
حلقه پشتیبان |
2 |
| 5 |
پیستون |
1 |
11 |
حلقه ی کمد |
1 |
| 6 |
مهر و موم خاک |
1 |
12 |
مغناطيس |
2 |
ویژگی ها:
- نام محصول:سیلندر هیدرولیک فشرده ای
- رشته چوبی:رشته داخلی و رشته خارجی
- درجه فشار:بالا
- نصب:پایه و پا
- سکته مغزی:جهت گیری انتقال
سيليندر کامپکت چطور کار ميکنه؟
در اینجا یک توضیح مرحله به مرحله از چگونگی کار یک سیلندر هیدرولیک فشرده وجود دارد:
اجزای اساسی:
یک سیلندر هیدرولیک فشرده از یک بشکه استوانه ای، یک پیستون، یک میله متصل به پیستون، مهر و موم و مخزن مایع هیدرولیک تشکیل شده است.
نصب بطری:
سیلندر در یک سیستم هیدرولیکی نصب شده است که شامل یک پمپ برای تولید فشار هیدرولیکی، شیرها برای کنترل جریان مایع و سایر اجزای کاربردی خاص است.
پر کردن مایع:
سیلندر هیدرولیک با مایع هیدرولیک پر می شود که معمولاً مبتنی بر روغن است. این مایع در داخل سیلندر و سیستم هیدرولیک قرار دارد.
پیستون و میله:
پیستون در داخل سیلندر قرار دارد و به یک میله متصل می شود. میله از یک انتهای سیلندر گسترش می یابد و انتهای دیگر بسته یا باز می شود ، بسته به طراحی خاص.
فشار مایع:
هنگامی که مایع هیدرولیکی به داخل سیلندر پمپاژ می شود، فشار ایجاد می شود. این فشار بر روی سطح پیستون عمل می کند.
قانون پاسکال:
طبق قانون پاسکال، فشار اعمال شده بر مایع به طور مساوی در تمام جهت ها منتقل می شود. در سیلندر هیدرولیک، این فشار بر پیستون اعمال می شود.
تولید نیروی:
فشار روی پیستون نیرویی ایجاد می کند. این نیروی با ضرب فشار بر ناحیه موثر پیستون محاسبه می شود. این نیروی به میله متصل منتقل می شود.
حرکت چوب:
به عنوان نیروی اعمال شده بر عصا، آن را شروع به حرکت می کند. حرکت عصا می تواند خطی باشد (افزایش یا عقب نشینی) بسته به طراحی و کاربرد.
خروجی کار:
حرکت خطی میله برای انجام کار در محیط خارجی استفاده می شود. این کار می تواند شامل بلند کردن، فشار دادن، کشیدن یا هر کار دیگری بسته به کاربرد باشد.
مهر و موم و بازگشت مایع:
مهر و موم در سیلندر هیدرولیک برای جلوگیری از نشت مایع استفاده می شود. به عنوان میله حرکت می کند، مایع جابجا شده به مخزن مایع هیدرولیک از طریق سیستم،تکمیل چرخه هیدرولیک.
طراحی جمع و جور سیلندر های هیدرولیکی باعث می شود که آنها برای کاربردهایی که فضای محدودی دارند مناسب باشند. علیرغم اندازه کوچک آنها می توانند نیروی قابل توجهی تولید کنند.که آنها را اجزای ضروری در کاربردهای مختلف صنعتی و ماشین آلات متحرک می کند.نگهداری مناسب، از جمله بررسی نشت، نگهداری مایع هیدرولیک و بررسی مهر، برای عملکرد کارآمد و قابل اعتماد سیلندر های هیدرولیک فشرده بسیار مهم است.
پارامترهای فنی:
MG-CXHC A---J---IN---SD---50X30---25mm---TXn---1---02---A
1 2 3 4 5 6 7 8 9 10 11
| MG-CXHC: بطری های فشرده ای |
| 1 |
نوع |
(1) A: عمل دوبرابر
(2) ج: چوب دوگانه
(3) D: میله های دوگانه با تراز محور |
| 2 |
گزینه |
J: با مقاومت در برابر گرما و فرسایش ((یادداشت :"اسپیس"اگر استفاده نشده باشد) |
| 3 |
رشته چوبی |
(1)IN: رشته شناسايي
(2) EX: o.D.thread |
| 4 |
نصب |
(1) SD: پایه
(2) LA: نوع پا |
| 5 |
سوراخ (ملی متر) |
(1) SD: 32،40،50،63،80،100
(2) LA: 4050,63,80,100 |
| 6 |
سکته مغزی ((ملی متر) |
هیچ "جدول ضربات استاندارد" |
| 7 |
تراز ضربه |
فقط جهت گیری جلو و طول تراز شده sstroke length |
| 8 |
سنسور و مقدار |
(1)T: 2 سیم، 2 متر
P: سیم های PNP3، 2 متر
N: سیم های NPN3، 2 متر
(2) n: q'ty |
| 9 |
بسته بندی |
(1)1 : ((PU) ((استفاده استاندارد)
(2)2: ((NBR)
(3)3: ((FPM) |
| 10 |
تنظیم کننده جریان |
(1)02: 1/4" ((12/دقيقه)
(2) 03: 3/8" ((20/دقيقه)
(3) 04: 1/2" ((30/دقيقه) |
| 11 |
دریچه چک |
(1)A: 3/8′′ ((50/دقيقه)
(2)B: 3/4" ((125/دقيقه)
(3)C: 11/2" ((320 @/min) |
کاربردها:
سیلندر های هیدرولیک فشرده طیف گسترده ای از کاربردهای مختلف را دارند. در اینجا برخی از زمینه های کاربرد رایج وجود دارد:
1. تولید قالب: سیلندر های هیدرولیک جمع و جور در صنعت تولید قالب برای عملیات باز کردن قالب ، اخراج و استخراج هسته به طور گسترده ای استفاده می شوند. به دلیل طراحی جمع و جور آن ،حتی در تنگه ترین فضاها هم جا میگیرن.
2ماشین آلات: در زمینه ماشین آلات، سیلندر های هیدرولیک فشرده می توانند برای کلیمپ، موقعیت و عملکردهای ارتفاع میز استفاده شوند.که می تواند کنترل قدرت و حرکت کارآمد و دقیق را فراهم کند.
3هوافضا: سیلندر های هیدرولیک فشرده اغلب در برنامه های کاربردی هوافضا، برای سیستم هایی مانند دستگاه فرود، سطوح کنترل و عملیات درب استفاده می شوند.سیلندر های هیدرولیک فشرده برای کسانی که نیاز به فضای محدود دارند ایده آل هستند.
4تولید خودرو: سیلندر های هیدرولیک فشرده معمولا برای کلیمپ، موقعیت و تنظیم عملیات در خطوط مونتاژ استفاده می شوند.سیلندرها در ارائه قدرت و کنترل حرکت کارآمدتر هستند، در نتیجه افزایش بهره وری تولید.
بسته بندی و حمل:
بسته بندی و حمل
سیلندر کامپکت در یک بسته حباب بسته بندی می شود و سپس در یک جعبه کارتن موج دار قرار می گیرد. جعبه با توصیف محصول و آدرس مشتری برچسب گذاری می شود.سپس جعبه با نوار بسته خواهد شدسپس بسته با استفاده از یک سرویس حمل و نقل قابل اعتماد ارسال می شود.
سوالات متداول:
- س: یک سیلندر کامپکت چیست؟
- A: یک سیلندر فشرده یک دستگاه طراحی شده برای ارائه یک منبع قابل اعتماد انرژی در یک شکل کوچک و صرفه جویی در فضا است.
- س: مزایای استفاده از یک سیلندر کامپکت چیست؟
- A: سیلندر های فشرده بسیار کارآمد هستند و مزایای مختلفی مانند کاهش صدا، لرزش و تولید گرما و همچنین ایمنی و قابلیت اطمینان را ارائه می دهند.
- س: چگونه می توانم یک سیلندر کامپکت نصب کنم؟
- A: سیلندرهای فشرده نصب آنها آسان است و نیاز به فضای کم و تلاش کمتری دارند.
- س: سیلندرهای کامپکت تا چه حد دوام دارند؟
- A: سیلندر های فشرده برای قابلیت اطمینان و دوام طولانی مدت طراحی شده اند. آنها برای تحمل طیف گسترده ای از دما و فشار ساخته شده اند.
- س: عمر انتظار شده یک سیلندر کامپکت چیست؟
- ج: با نگهداری و استفاده مناسب، یک سیلندر کامپکت می تواند تا 10 سال یا بیشتر دوام بیاورد.
