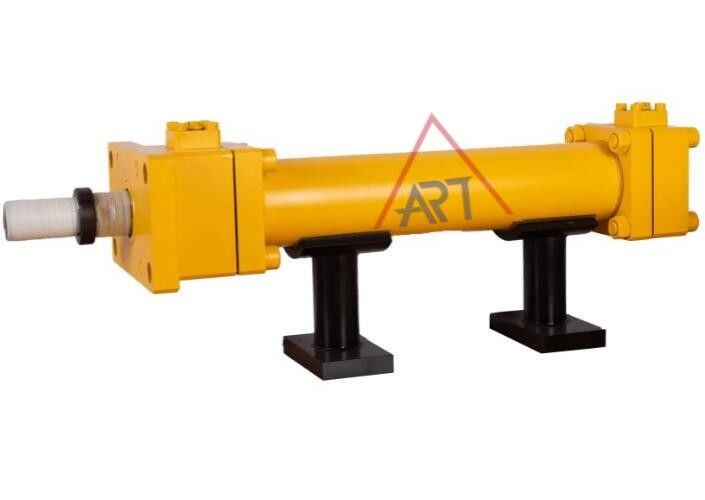

سیلندر هیدرولیک مهندسی تطبیق پذیری طراحی چهار میله بالاترین فشار کاری 160 کیلوگرم بر سانتی متر مربع

ویژگی
1).مطابقت با مشخصات ISO-6020/2.
2).بالاترین فشار کاری 160 کیلوگرم بر سانتی متر مربع است
3).طراحی چهار میله، تطبیق پذیری.تعمیر و نگهداری آسان، کنترل دقیق دقت ماشینکاری و اصطکاک کم و عمر بالا.
4).ابعاد خارجی با محصولات HMI شرکت پارکر در ایالات متحده سازگار است.
5).انواع نصب برای انتخاب مشتریان.
6).می تواند در تجهیزات مهندسی مانند فولاد، متالورژی، کشتی ها و سایر ماشین آلات استفاده شود.
7).سازگار با سیلندرهای روغن در پکر.

نصب و راه اندازی

سمبل	نام	طراحی	سمبل	نام	طراحی
SD	پایه ای		TC	تراننیون میانی
FA	فلنج میله ای		TA	قیچی سر
FB	فلنج سر		CA	کلویس
لس آنجلس	پا		CB	دوکلویس
پوند	زوایای انتهایی

تنظیم و تست سیلندر هیدرولیک

ابتدا فشار کاری داخل سیلندر را به حدود (0.5-1) مگاپاسکال کاهش دهید.سپس، میله پیستون را وادار به انجام حرکت رفت و برگشتی کنید و دوشاخه اگزوز را برای خروج اگزوز باز کنید.

روش باز کردن به شرح زیر است:

هنگامی که پیستون به پایان حرکت خود رسید، در لحظه افزایش فشار، دوشاخه اگزوز را باز کنید و بلافاصله قبل از شروع بازگشت، آن را ببندید.در طول فرآیند اگزوز، صدای خش خش و به دنبال آن تخلیه روغن کفی سفید و کدر می شنوید.وقتی هوا به طور کامل تخلیه شد، روغن پاشیده شده شفاف خواهد بود.کامل بودن اگزوز را می توان با چشم غیر مسلح قضاوت کرد.

اگر سیلندر هیدرولیک مجهز به یک دستگاه بافر قابل تنظیم است و پیستون در حرکت است، ابتدا دریچه گاز را در موقعیتی با دبی کمتر قرار دهید و سپس به تدریج اندازه دریچه دریچه گاز را تا برآورده شدن الزامات تنظیم کنید.

علاوه بر انجام وظایف تنظیمی بالا، بررسی نشتی روغن در اجزای مختلف آب بندی و شل بودن پیچ و مهره های قطعات اتصال برای جلوگیری از بروز حوادث ضروری است.

بر اساس استفاده از سیلندر هیدرولیک، زمان های بازرسی منظم را برنامه ریزی کنید و سوابق بازرسی را حفظ کنید.

1. تنظیم دستگاه اگزوز:

2. تنظیم دستگاه بافر:

3. بازرسی قطعات مختلف سیلندر هیدرولیک:

4. بازرسی منظم:

مراحل تراز:

1. مهره قفل را با آچار 1/4 در خلاف جهت عقربه های ساعت بچرخانید.

2. استفاده از هگز.آچار برای تنظیم پیچ هم ترازی B:

1) در جهت عقربه های ساعت، سرعت میله کاهش می یابد

2) خلاف جهت عقربه های ساعت، سرعت میله افزایش می یابد.

3. پس از تراز، از هگز استفاده کنید.آچار پیچ تنظیم B را ثابت کنید و سپس مهره بالشتک C را سفت کنید تا از احتمال آن جلوگیری شود

نشتی از مهر و موم کوسن D

4. مهره قفل A را ببندید

موقعیت بندر و بالشتک

نوع SD	نوع LA
استاندارد=A: پورت ورودی B: موقعیت بالشتک D: موقعیت سوپاپ را بررسی کنید

به عنوان مثال: فرم سفارش برای موقعیت HCA70-LA-C-100X200-BBA

پورت ورودی = موقعیت B

کوسن = یک موقعیت

طول کوسن

	سوراخ (میلی متر)	L	ل
	32--63	20	10
	80--160	25	15
	180--224	30	27
	250	35	32

• اگر حرکت سیلندر با بارگذاری بالای 500 میلی متر بر ثانیه باشد،
• اگر سرعت حرکت بیشتر از 750 میلی‌متر بر ثانیه باشد، باید از شیرهای کاهنده سرعت خارجی استفاده شود.

برنامهنه تنها برای تولید ماشین آلات مکانیکی و تجهیزات پردازش فلز، بلکه می تواند به طور گسترده در محرک های فولادی، کنترل نیروگاه هسته ای، آسانسورهای مسافربری و غیره استفاده شود.


مشخص کردن مواد مورد نیاز هنگام سفارش

(1)N:NBR

(2)V:F≤200℃
