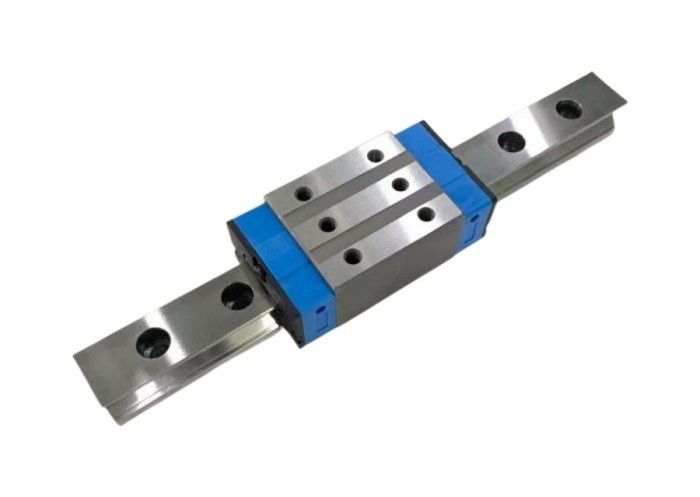

لغزنده راهنمای خطی نوع بار سنگین برای حرکت صاف و تراز کامل

مزایای راهنما خطی آرتا:

-دقت موقعیت یابی بالا، تکرارپذیری بالا

راهنما خطی ARTA طرحی از حرکت غلتشی با ضریب اصطکاک کم است و تفاوت بین اصطکاک دینامیکی و استاتیک بسیار کم است.بنابراین، لغزش چسب هنگام ایجاد تغذیه زیر میکرون رخ نمی دهد.

-مقاومت اصطکاکی کم، دقت بالا برای مدت طولانی حفظ می شود

مقاومت اصطکاکی یک راهنما خطی تنها 1/20 تا 1/40 از یک راهنمای لغزنده است. با یک راهنما خطی، روغن کاری چاه را می توان به راحتی با تامین گریس از طریق گریس نوک در کالسکه یا استفاده از پمپاژ متمرکز روغن بدست آورد. سیستم، بنابراین مقاومت اصطکاکی کاهش می یابد و دقت می تواند برای مدت طولانی حفظ شود.

-استحکام بالا با طراحی بار چهار طرفه

طراحی بهینه مکانیک هندسی باعث می شود که راهنما خطی بار را در هر چهار جهت شعاعی، شعاعی معکوس و دو جهت جانبی تحمل کند.علاوه بر این، صلبیت راهنما خطی را می توان به راحتی با بارگیری پیش بارگیری و با اضافه کردن تعداد واگن ها به دست آورد.

-مناسب برای کار با سرعت بالا

با توجه به ویژگی مقاومت اصطکاکی کم، نیروی محرکه مورد نیاز بسیار کمتر از سایر سیستم ها است، بنابراین مصرف برق کم است.علاوه بر این، اثر افزایش دما حتی در سرعت بالا نیز کوچک است.

-نصب آسان با قابلیت تعویض

در مقایسه با فرآیند اسلاید مورد نیاز با مهارت بالا در راهنمای اسلاید معمولی، راهنما خطی می‌تواند دقت بالایی داشته باشد حتی اگر سطح نصب با آسیاب یا آسیاب ماشینکاری شود.علاوه بر این، قابلیت تعویض راهنما خطی، راحتی را برای نصب و نگهداری آینده فراهم می کند.

نوع بار سنگین

1. 2. 3.

کاربرد:

-مرکز ماشین
-NC تراش
-XYZ محورهای برش سنگین
-ابزارهای ماشینی
-محور تغذیه سر سنگ زنی ماشین های سنگ زنی
-آسیاب
محور Z از ماشین های خسته کننده و ماشین ابزار

ضریب ایمنی استاتیک (fs)

به دلیل ضربه و ارتعاش در حین استراحت یا حرکت راهنما یا اینرسی از شروع و توقف، راهنما خطی ممکن است با یک نیروی خارجی غیرمنتظره مواجه شود.بنابراین، ضریب ایمنی باید برای اثرات چنین بارهای عملیاتی در نظر گرفته شود.ضریب ایمنی استاتیکی (fs) نسبتی از بار استاتیکی پایه (C 0) به بار کاری محاسبه شده است.ضریب ایمنی استاتیک برای انواع مختلف کاربرد به صورت جدول نشان داده شده است.
